Jos muistat vain yhden asian tästä e radan järjestelmän ostoopas , muista tämä: kisko on vain niin vahva kuin sen heikoin liitos, sen heikoin hitsauskohta ja sen heikoin kiinnitysruuvi. Tavaraperävaunun kiinnitysjärjestelmä on ketju yhdessä toimivia osia, ja ostajat, jotka keskittyvät vain teräskiskoon jättäen huomiotta kiinnikkeet, kiinnitystarvikkeet ja seinän taustalevyn, päätyvät usein asennukseen, joka näyttää kiinteältä, mutta epäonnistuu todellisessa kuormituksessa.
Varmista ennen ostamista viisi asiaa: nimellinen kantavuus pistettä kohti, kiskon paksuus, rakovälien yhteensopivuus olemassa olevien hihnojesi ja lisävarusteiden kanssa, tarvitsetko seinä-, lattia- tai kattoasennuksen ja voiko toimittaja tukea lisävarusteiden jatkuvaa saatavuutta. Kaikki muut tämän oppaan päätökset perustuvat näihin viiteen tarkistuspisteeseen.
Alla olevissa osissa käydään läpi kuormitusluokitukset, mitoitus, asennuspaikka, asennusvaiheet, materiaalinäkökohdat ja e-track-pohjainen perävaunun kiinnitysjärjestelmä verrataan L-telavaihtoehtoihin, joten voit tehdä päätöksen sen perusteella, miten perävaunua todella käytetään oletusten sijaan.

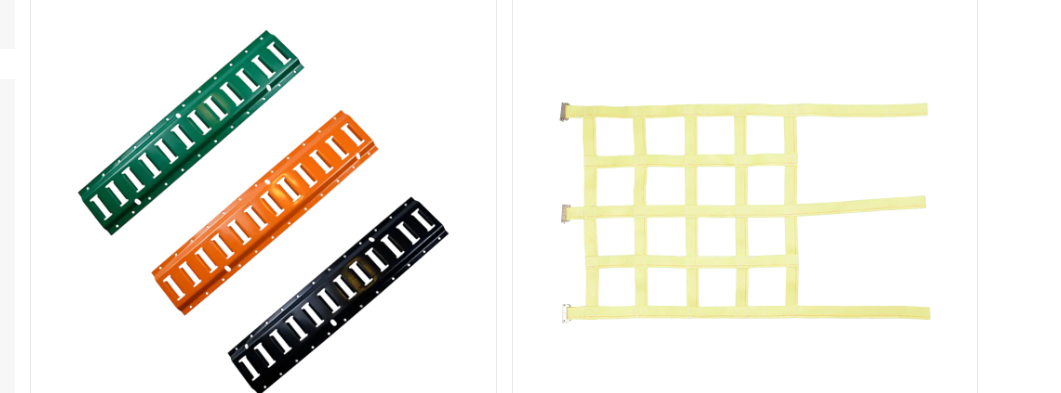

E-ratajärjestelmä on rakennettu muotoillun teräskiskon ympärille, jossa on rivi standardoituja soikeita rakoja, jotka on sijoitettu säännöllisin välein yhden tuuman välein pitkin sen pituutta. Soikea muoto on tarkoituksellinen. Liittimet, kuten O-renkaat, yksittäiset pultit, D-renkaat ja palloliittimet, on suunniteltu yhteensopivalla soikealla päällä, joka liukuu uraan ja lukittuu sitten paikoilleen neljänneskierroksella, jolloin saadaan työkaluvapaa liitoskohta, joka voidaan siirtää mihin tahansa kiskoa pitkin.
Koska jokainen ura kiskon varrella on identtinen, käyttäjä voi lisätä, poistaa tai liu'uttaa ankkuripisteen ilman, että hänen tarvitsee porata uusia reikiä tai kantaa mukanaan ylimääräisiä laitteita. Tämä erottaa todellisen e-telapohjaisen rahtiperävaunun kiinnitysjärjestelmän kiinteistä D-rengasankkureista, jotka on pultattu tiettyihin paikkoihin. Joustavuus ankkuripisteiden uudelleen sijoittamisessa on yksi tärkeimmistä syistä, miksi laivastot ja muuttoyritykset standardoivat e-trackin yksittäisten sidospisteiden sijaan.
E-track esiintyy useimmiten suljetuissa perävaunuissa, hyötyperävaunuissa, liikkuvissa perävaunuissa ja yleisissä tavarankuljetusajoneuvoissa. Jokainen sovellus käyttää samaa kisko- ja urastandardia, mikä on osa sitä, miksi e-trackista on tullut de facto standardi koko perävaunujen ja pakettiautojen muunnosteollisuudessa sen sijaan, että se olisi patentoitu järjestelmä, joka on sidottu yhteen ajoneuvotyyppiin.
Vaihtoehtoja verrattaessa useimmat ostajat painavat samoja tekijöitä, vain eri järjestyksessä perävaunun käyttötavasta riippuen. Alla oleva kaavio heijastaa yleistä prioriteettiluokitusta, jota laivaston ostajat ja perävaunujen rakentajat käyttävät pisteytettäessä e-radan asennusta kymmenen pisteen asteikolla päivittäisessä lastinkäsittelyssä tärkeimmillä kriteereillä.
Havainnollinen ostajan prioriteettipisteytys, kymmenen pisteen asteikko, joka perustuu yleisiin perävaunukaluston ostokriteereihin.
Kantavuus ja kiskoteräksen laatu ovat jatkuvasti korkeimmillaan, koska ne määrittävät, kestääkö järjestelmä toistuvat lastausjaksot, ei vain muutama ensimmäinen käyttökerta. Lisävarusteiden yhteensopivuus jää jäljessä, koska kisko, joka ei voi hyväksyä monenlaisia varusteita, rajoittaa perävaunun käyttöä sen elinkaaren aikana.
Nimelliskapasiteetti ilmaistaan kiinnityskohtaa kohti, ei kiskoa kohti, ja se riippuu kiinnitystyypistä, kiskon ulottumasta ja siitä, kuinka kuorma on kulmassa kiskoa vasten. Valmistajat viittaavat yleensä pistekohtaiseen arvosanaan, joka on noin 1 667 puntaa yksittäiselle liittimelle, jota käytetään suorassa vedossa, ja se nousee kohti raskaampaa arvoa, kun kuorma jakautuu vahvistetun osan poikki tai useat kohdat toimivat yhdessä, ja monet teollisuustason kiskot on mitoitettu tukemaan jopa 5000 puntaa kiinnityskohtaa kohti kun se on asennettu oikein tukevalle alustalle.
Yleisesti siteeratut alan viiteluvut standarditeräksiselle e-telalle, mitoitettu kiinnityskohtaa kohti.
Näissä luvuissa oletetaan, että kisko on pultattu kiinteään kehykseen tai vaneritaustaisiin seinänastoihin. Ohueen alumiinikuoreen lyhyillä ruuveilla asennettu kisko ei saavuta nimellisarvoaan itse kiskoon painetusta teräsmittasta huolimatta. Ostajien tulee käsitellä julkaistuja kapasiteettinumeroita oikein asennetun kiskon kattona, ei takuuna jokaiselle asennustavalle.
| Asennus kunto | Tyypillinen arvosana | Soveltuu parhaiten |
|---|---|---|
| Vain peltiä | Alennettu arvosana | Kevyet sisustustavarat |
| Vaneritaustainen seinä | Vakioluokitus | Yleistavaraperävaunut |
| Teräsrunko | Täysi nimelliskapasiteetti | Raskaiden kaluston kuljetus |
Lyhyt perävaunu kahdella tai kolmella kiinnityspisteellä voi riittää kevyelle kuormalle, mutta pidemmät perävaunut, jotka kuljettavat useita tavaroita, tarvitsevat enemmän hajallaan olevia ankkuripisteitä estämään siirtymisen käännösten ja jarrutusten aikana. Alla oleva viivakaavio näyttää yleisen suunnitteluohjeen suositeltujen kiinnityspisteiden lukumäärälle suhteessa perävaunun pituuteen. Tästä on hyötyä kiskoasetelman laajuuden määrittämisessä ennen asennuksen aloittamista.
Yleinen suunnitteluohje suositelluille vähimmäissidontapisteille perävaunun pituuden kasvaessa.
Nämä luvut edustavat pikemminkin suunnittelulattiaa kuin kiinteää sääntöä, koska lastin paino, muoto ja pinoamiskorkeus muuttavat, kuinka monta ankkuripistettä tietty kuorma todella tarvitsee. Pariton muotoinen tai huippuraskas lasti tarvitsee yleensä lisäpisteitä perävaunun pituudesta riippumatta.
L-raita on toisiinsa liittyvä kiskojärjestelmä, jossa on L-muotoinen ura soikean sijaan, ja se liittyy yleensä lentorahtiin ja erikoiskuljetuksiin, joissa liitosten on kestettävä vetoa laajemmasta kulmasta. Useimmissa kuormaperävaunusovelluksissa e-track on edelleen käytännöllisempi perävaunun kiinnitysjärjestelmä valinnanvaraa laajemman lisävarusteiden saatavuuden ja yksinkertaisemman työkaluvapaan sovitusrakenteen ansiosta.
Toimituksellinen vertailu, sininen alue edustaa e-raitaa, oranssi alue l-raitaa, kymmenen pisteen asteikko.
L-kiskoliittimet lukittuvat useampaan suuntaan uraa pitkin, mikä on hyödyllistä terävissä kulmissa vetäville kuormille, mutta tämä tarkoittaa kapeampaa lisävarusteiden saatavuutta ja yleensä suuremman asennuksen monimutkaisuutta. Yleiskäyttöisissä suljetuissa perävaunuissa ja hyötyperävaunuissa e-track-pohjaiset järjestelmät ovat edelleen helpommin saatavilla useimmille ostajille, jotka etsivät tietoa e radan järjestelmän ostoopas ennen ostopäätöksen tekemistä.
Kiskojen leveys on standardoitu kahteen tuumaan lähes kaikissa e-track-tuotteissa, mikä mahdollistaa eri tuotantosarjojen varusteiden pysymisen yhteensopivina keskenään. Pituus myydään kuitenkin tyypillisesti kiinteissä erissä tai leikataan tilauksesta riippuen perävaunun sisämitoista.
| Kiskon pituus | Slot Spacing | Kiskon leveys | Yhteinen mittari |
|---|---|---|---|
| 2 jalkaa | 1 tuumaa | 2 tuumaa | 12-16 mittari |
| 4 jalkaa | 1 tuumaa | 2 tuumaa | 12-16 mittari |
| 8 jalkaa | 1 tuumaa | 2 tuumaa | 12-16 mittari |
| 10 jalkaa | 1 tuumaa | 2 tuumaa | 12-16 mittari |
| Mukautettu leikkaus | 1 tuumaa | 2 tuumaa | 10-16 mittari |
Ostajat, jotka varustavat täysin suljetun perävaunutelajärjestelmän, sekoittavat usein kiskojen pituuksia, kulkevat pitkiä vaakasuoria osia pitkin sivuseiniä ja lyhyempiä pystysuoraa putoamista ovien ja kulmien lähellä, joten todellisen käyttökelpoisen seinän pituuden mittaaminen ennen tilaamista välttää materiaalin hukkaan ja epätasaisen ankkurivälin.
Sijoitus vaikuttaa kiskon käyttökelpoisuuteen päivittäisessä käytössä. Seinään kiinnitettävät kiskot, jotka asennetaan tyypillisesti kahdelle korkeudelle sivuseiniä pitkin, tukihihnapohjainen pinotun lastin kiinnitys. Lattiaan asennettavat kiskot käsittelevät raskaampia lavakuormia ja laitteita, joissa on pyörät tai jalat. Kattoon asennettavat kiskot ovat vähemmän yleisiä, mutta niitä käytetään pitkien tai kevyiden esineiden yläpuoliseen kiinnitykseen.
Yksinkertaistettu isometrinen näkymä tyypillisestä seinä-, lattia- ja kattokiskojen sijoittelusta suljetussa perävaunussa.
Pääasiassa laatikkotavaroiden ja huonekalujen siirtämiseen käytettävä perävaunu hyötyy eniten seinään kiinnitetyistä kiskoista karkeasti vyötärön ja hartioiden korkeudella, koska useimmat hihnat kulkevat vaakasuorassa pinottujen tavaroiden poikki. Säännöllisesti laitteita tai koneita kuljettava perävaunu hyötyy enemmän lattiaan kiinnitetyistä kiskoista, koska matalat kiinnityskohdat pitävät hihnat lähempänä tavaran painopistettä ja vähentävät siirtymistä kuljetuksen aikana.
Asennuksen laatu määrittää, pätevätkö julkaistut kuormitusluokitukset käytännössä. Alla olevat vaiheet kuvaavat tavallisen seinäasennussarjan.
Täysin suljetussa perävaunutelajärjestelmässä, joka kattaa useita seiniä, työskentely edestä taakse yhdellä jatkuvalla ajolla pitää kiskojen korkeudet tasaisina ja välttää epätasaiset etäisyydet, joita tapahtuu, kun osia asennetaan erikseen ajan mittaan.
Kiskon teräsuloke vaikuttaa sekä nimelliskapasiteettiin että pitkäaikaiseen kestävyyteen, erityisesti perävaunuissa, jotka ovat alttiina tien suolalle, kosteudelle tai ulkovarastointiin. Paksumpi teräs kestää muodonmuutoksia toistuvassa kuormituksessa ja pitää kiinnikkeiden kierteet luotettavammin vuosien käytön aikana.
Suhteellinen lujuusarvo teräsmittarilla, kymmenen pisteen asteikolla, paksumpi mittari merkitty pienemmällä numerolla.
Raakamittaisen paksuuden lisäksi pinnan viimeistely määrittää, kuinka hyvin kisko kestää pintaruostetta kosteissa tai rannikkoolosuhteissa. Jauhemaalattuja ja sinkkikäsiteltyjä pinnoitteita käytetään yleisesti korroosionkestävissä e-track-kiskoissa, koska ne lisäävät suojaavan esteen muuttamatta mittojen toleransseja, joista liitosten lukitseminen riippuu.
E-track-kiskon arvo tulee pitkälti sen hyväksymien varusteiden valikoimasta. Hyvin varustetun raskaan e-telajärjestelmän tulisi tukea seuraavia lisävarustetyyppejä ilman työkaluja asennusta tai irrotusta varten.
| Lisävaruste | Ensisijainen toiminto | Asennusmenetelmä |
|---|---|---|
| O-renkaan kiinnitys | Yleinen hihnan kiinnityspiste | Napsahtaa soikeaan koloon |
| Yksinapainen sovitus | Räikkähihnan kiinnitys | Napsahtaa soikeaan koloon |
| D-rengas kiinnitys | Ketjun ja hihnan liitäntä | Napsahtaa soikeaan koloon |
| Pallonsovitus | Nopea hihnan kiinnitys | Napsahtaa soikeaan koloon |
| Kevät E-sovitus | Säädettävä ankkuri ilman työkaluja | Napsahtaa soikeaan koloon |
| Radan jakajapalkki | Erottelee rahtiosat | Kattaa kahden kiskon välissä |
kanssa 360 astetta kääntyvät liittimet , hihnat voidaan kallistaa vastaamaan kuorman todellista vetosuuntaa sen sijaan, että ne pakotettaisiin kiinteään geometriaan, mikä vähentää sekä hihnan että itse sovituksen kulumista toistuvan käytön aikana.
Koska e-track on alan yhteinen standardi, yhteensopivuus eri merkkien välillä on yleensä vahvaa, mutta kiskon paksuus, pinnoitteen laatu ja sovitustoleranssi vaihtelevat edelleen e-track-järjestelmän valmistajan ja seuraavan valmistajan välillä. Ostajat, jotka hankkivat suuria määriä, olipa kyse sitten kaluston jälkiasennuksista tai uusista perävaunujen tuotantolinjoista, arvioivat tyypillisesti toimittajaa tuotantokapasiteetin, erien johdonmukaisuuden ja kykyä tukea mukautettuja e-ratajärjestelmän pyyntöjä epästandardin pituisille kiskoille tai asennuskokoonpanoille.
Ningbo Force Auto Parts Co., Ltd. on kasvanut pienemmästä tuotantolaitoksesta vuonna 2008 suuremmaksi nykyaikaiseksi tuotantolaitokseksi, joka tuottaa miljoonia kappaleita vuosittain ja toimittaa kiinnityshihnoja, laitteistoa, nostohihnaa ja niihin liittyviä perävaunun kiinnityskomponentteja e-radan kiskon ja varusteiden ohella. Kuljetus-, maatalous-, rakennus- ja energiasektoreita palvelevana e-telaketjun toimittajana yritys työskentelee OEM- ja ODM-kumppaneiden kanssa, jotka etsivät tukkutason e-telajärjestelmän lähdettä, joka voi skaalata tuotantotarpeiden mukaan yksittäisen pienen erätilauksen sijaan.
E-track-järjestelmä on teräskisko, jossa on tasaisin välimatkoin ovaaleja uria, jotka hyväksyvät työkaluttomat liittimet. Niitä käytetään luomaan joustavia, uudelleen sijoitettavia ankkuripisteitä perävaunun tai ajoneuvon sisään.
Sitä käytetään kuorman kiinnittämiseen suljetuissa perävaunuissa, hyötyperävaunuissa, liikkuvissa perävaunuissa ja yleisissä kuljetusajoneuvoissa antamalla hihnoille, koukkuille ja jakajille vahvan, liikkuvan kiinnityskohdan.
Soikealla päällä varustetut liittimet liukuvat mihin tahansa uraan kiskoa pitkin ja lukittuvat paikoilleen neljänneskierroksella, jolloin käyttäjät voivat sijoittaa kiinnityspisteitä mihin tahansa kiskoon poraamatta uusia reikiä.
Kisko kiinnitetään seinäpultteihin tai runko-osiin käyttämällä valmiiksi porattuja ohjausreikiä ja oikeankokoisia pultteja tai ruuveja, jolloin kisko pysyy vaakasuorassa koko pituudeltaan tasaista kiinnitystä varten.
Yleisiä sijoituksia ovat sivuseinät vyötärön ja hartioiden korkeudella yleistavaraa varten, lattiataso raskaammille laitteille ja toisinaan kattoon asennettuja pitkiä tai kevyitä tavaroita.
Kyllä, seinään kiinnitettävä pysty- ja vaakasuora e-rata-asennus on yksi yleisimmistä kokoonpanoista, jos kisko on kiinnitetty kiinteään alustaan pelkän ohuen kuoren sijaan.
Kapasiteetti riippuu sovitus- ja asennustavasta, yhden pisteen arvot ovat yleensä noin 1 667 puntaa ja monipisteiset, asianmukaisesti vahvistetut osat, joiden luokitus on jopa noin 5 000 puntaa pistettä kohti.
Kiskon leveys on standardoitu kahdeksi tuumaksi, joten pääasiallinen mitoituspäätös on pituus, joka tulee mitata käytettävissä olevaa seinä- tai lattiatilaa vasten ja tilata vakio- tai mittatilauspituuksina.
E-track käyttää soikeaa aukkoa ja tarjoaa yleensä laajemman lisävarusteiden saatavuuden, kun taas L-kisko käyttää L-muotoista uraa, joka kestää vetoa useammista kulmista, mutta jossa on kapeammat lisävarustevaihtoehdot.
Sähköratajärjestelmän tukkumyynti tapahtuu yleensä suoraan e-ratavalmistajan kautta, joka tukee OEM- tai ODM-tilauksia ja voi skaalata kiskojen ja tarvikkeiden tuotannon projektin volyymiin.
